Assemblaggio del Mirror

Importante: il montaggio richiede due persone per i passaggi che coinvolgono il monitor. Lavorate su una superficie piana e stabile.

Passo 1 — Estrarre i componenti dalla scatola​

Rimuovete con attenzione lo strato superiore di polistirolo dalla scatola. Estraete la base circolare, l'asta di supporto e il kit accessori. Lasciate il monitor nella scatola fino al momento del montaggio.

Scatola aperta, strato superiore dei componenti

Passo 2 — Preparare la base​

Posizionate la base circolare su una superficie piana con il lato superiore rivolto verso l'alto. Noterete il foro centrale per l'innesto dell'asta.

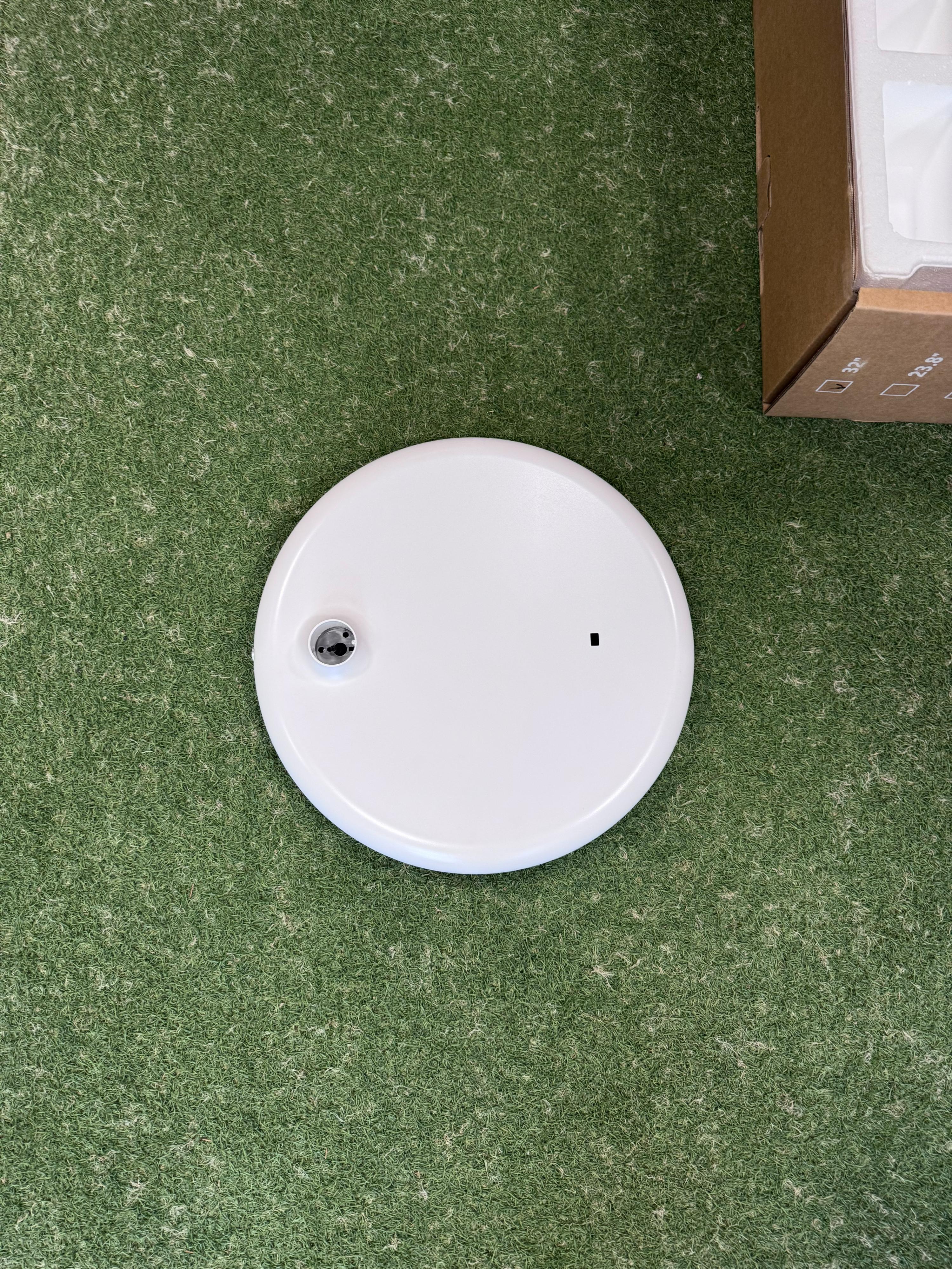

Base circolare dall'alto con foro per innesto asta

Passo 3 — Innestare l'asta nella base​

Appoggiate l'asta alla base inserendola nel foro centrale. Per facilitare l'avvitamento, adagiate l'intero gruppo in posizione orizzontale con il supporto del monitor poggiante a terra.

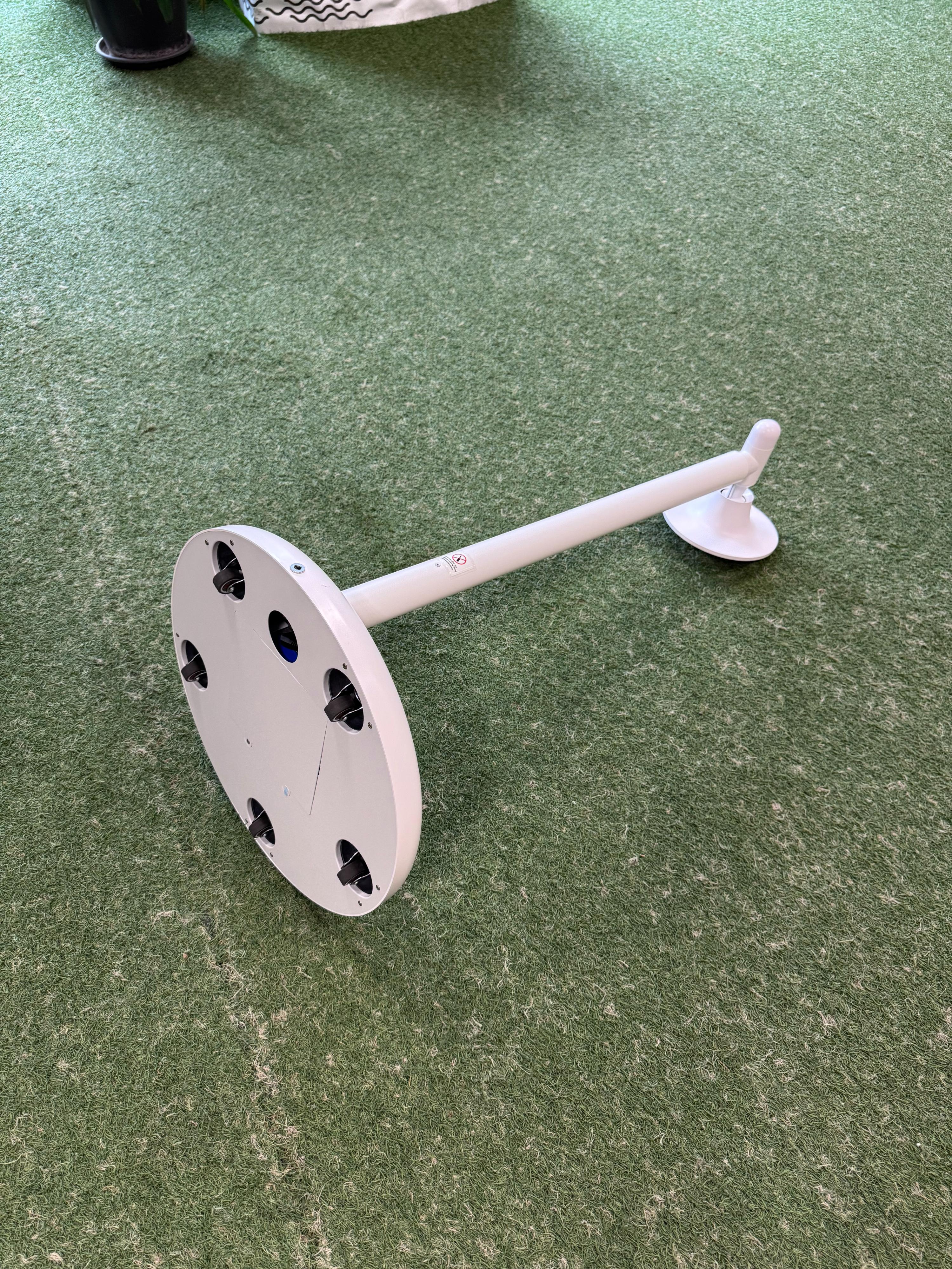

Stand montato – visione d'insieme

Passo 4 — Avvitare l'asta alla base​

Con la base in posizione orizzontale, capovolgete la base per accedere ai fori di fissaggio sul fondo. Utilizzando la chiave a brugola fornita in dotazione, avvitate le 3 viti esagonali nei fori sotto la base. Attraverso i fori delle rotelle, collegate anche il cavo di alimentazione all'apposito connettore interno.

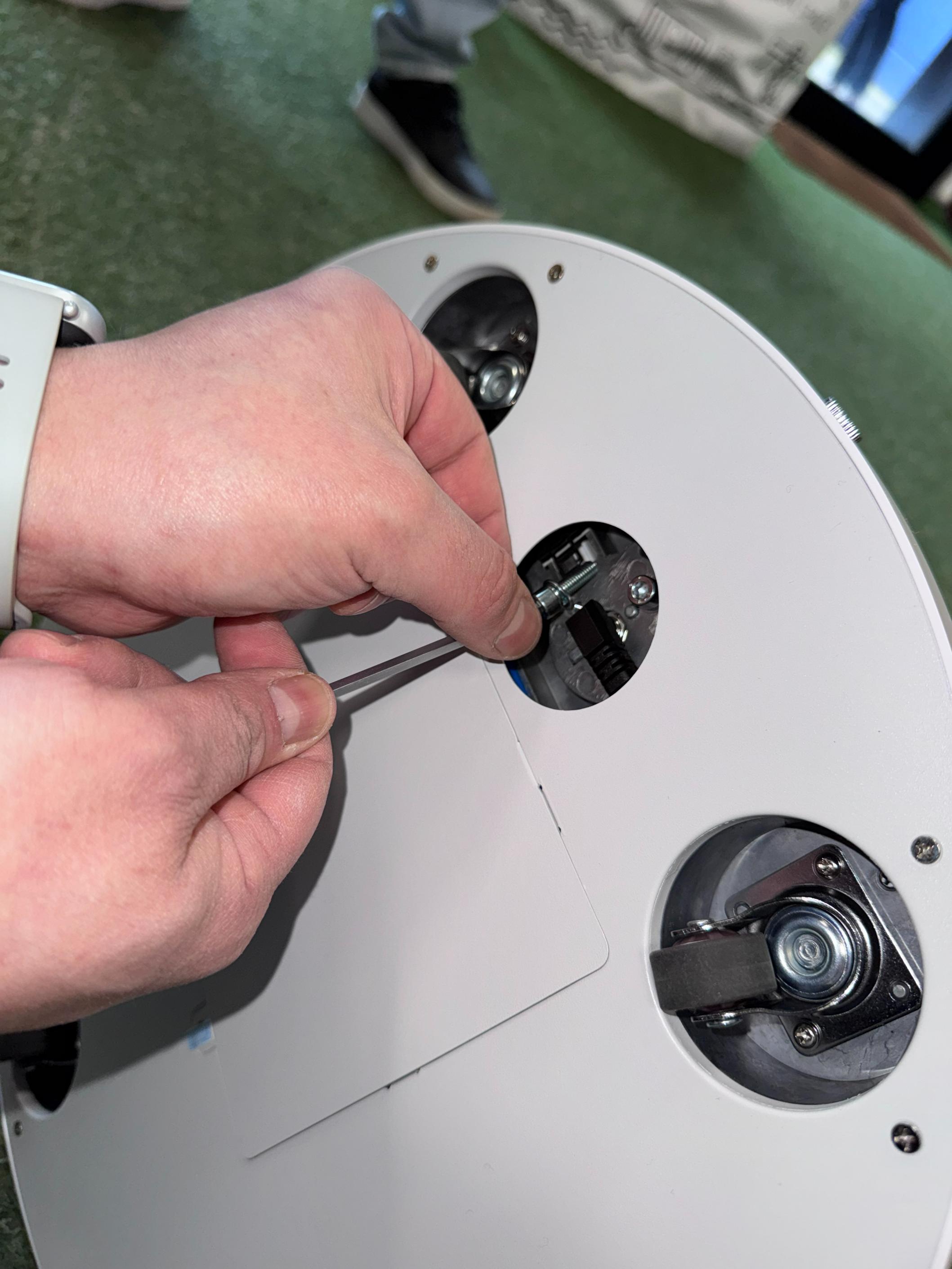

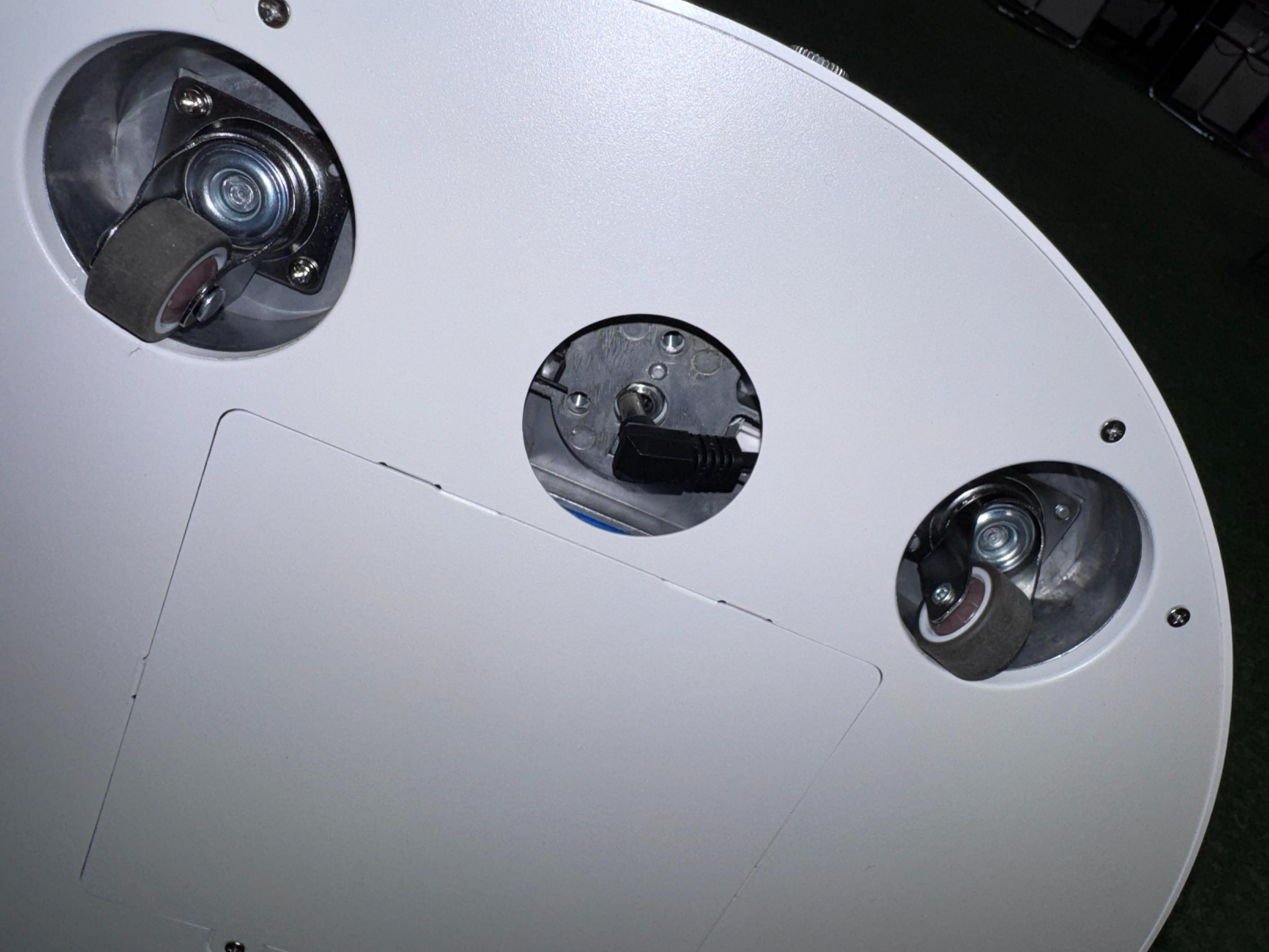

Dettaglio avvitamento sotto la base con chiave a brugolaBase capovolta: rotelle, connettore alimentazione e sportello

Passo 5 — Rimettere in verticale​

Una volta fissata l'asta e collegata l'alimentazione, rimettete il gruppo base + asta in posizione verticale.

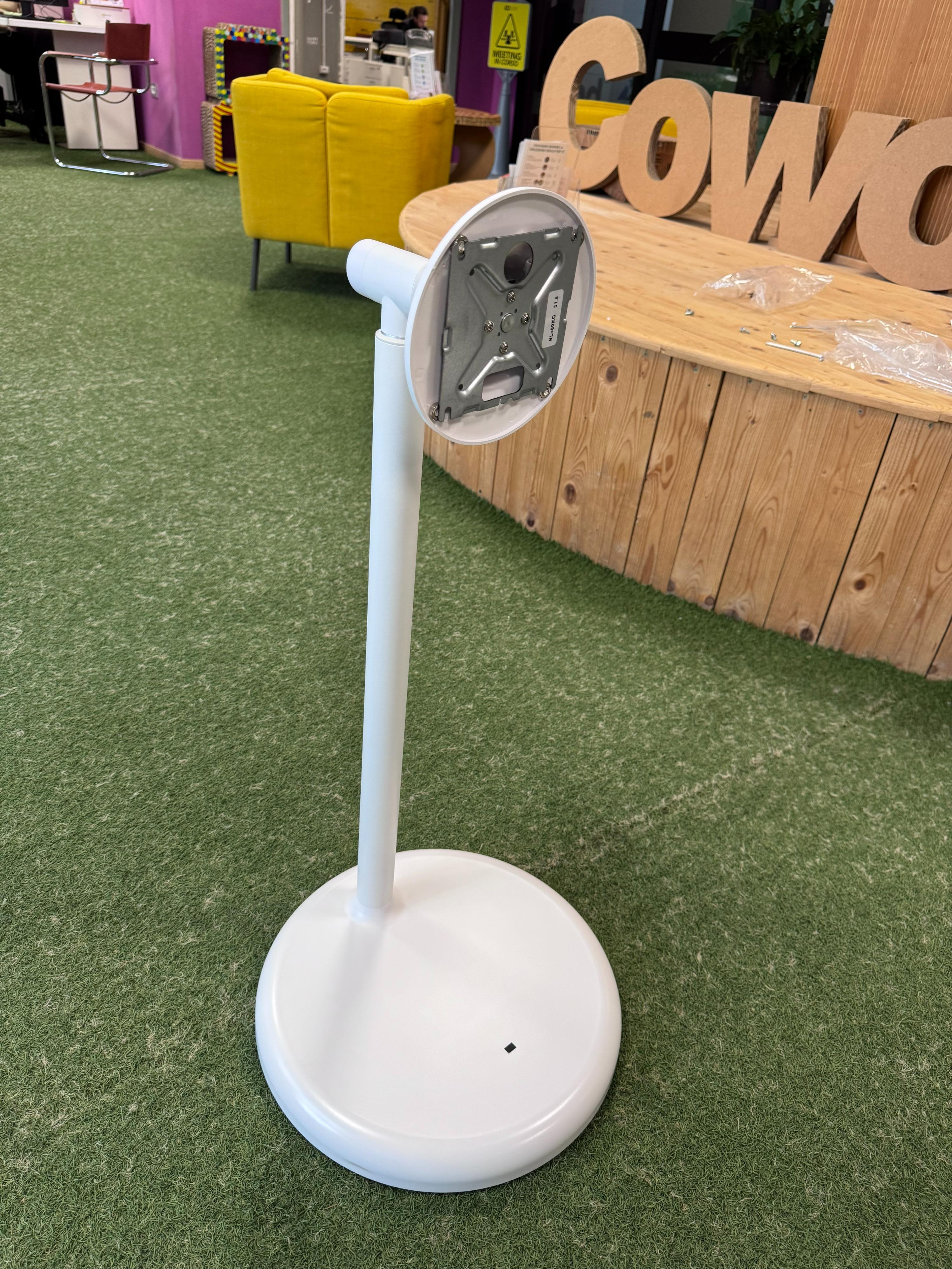

Stand in posizione verticale senza monitor

Passo 6 — Preparare il monitor​

Estraete il monitor dalla scatola e rimuovete con cura la pellicola protettiva.

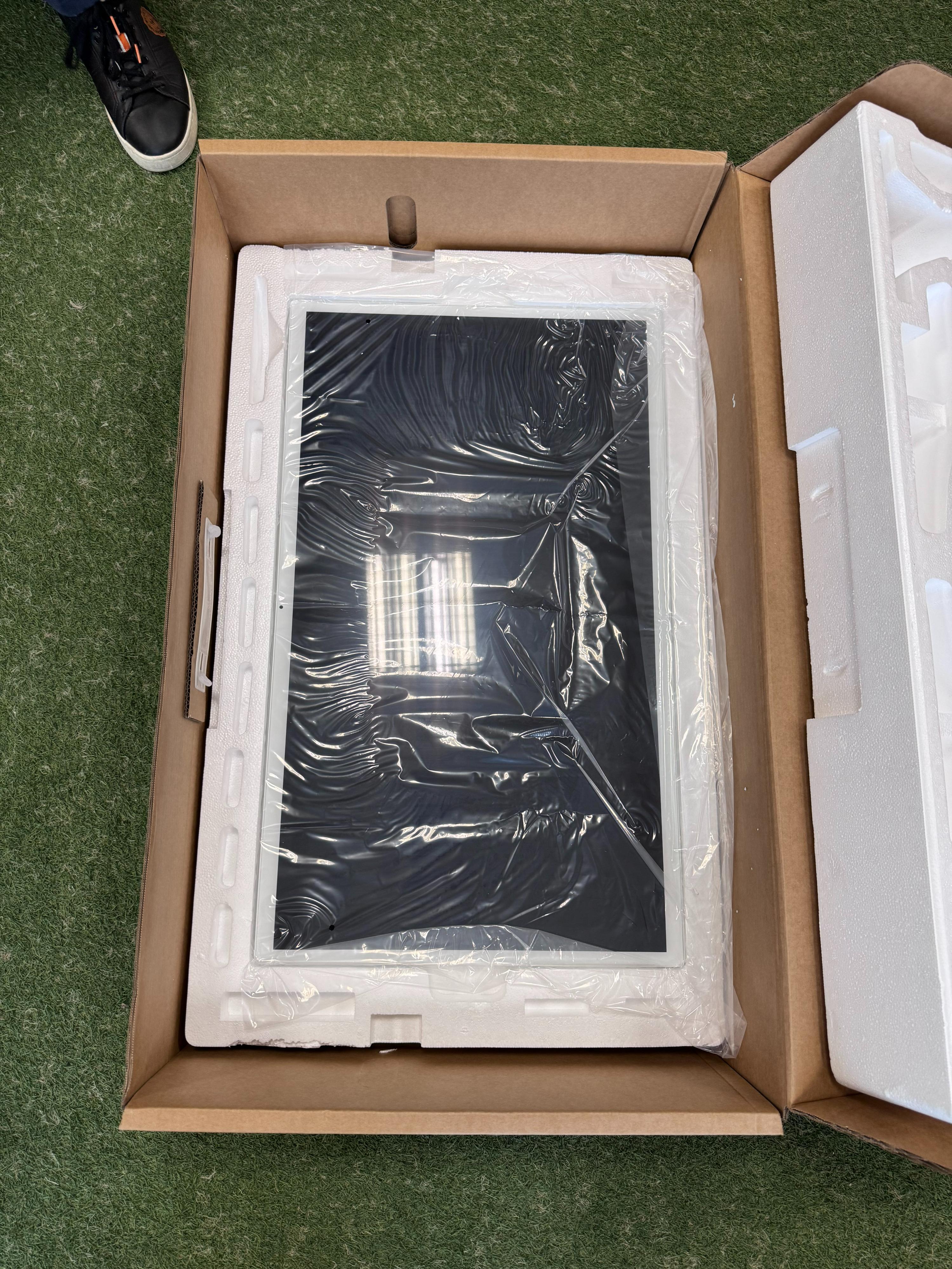

Monitor nella scatola, ancora imballato

Passo 7 — Montare il monitor sullo stand​

Fate scorrere il monitor nelle apposite guide della piastra VESA presente sul supporto. Collegate il cavo di alimentazione del monitor nella porta corrispondente sul retro.

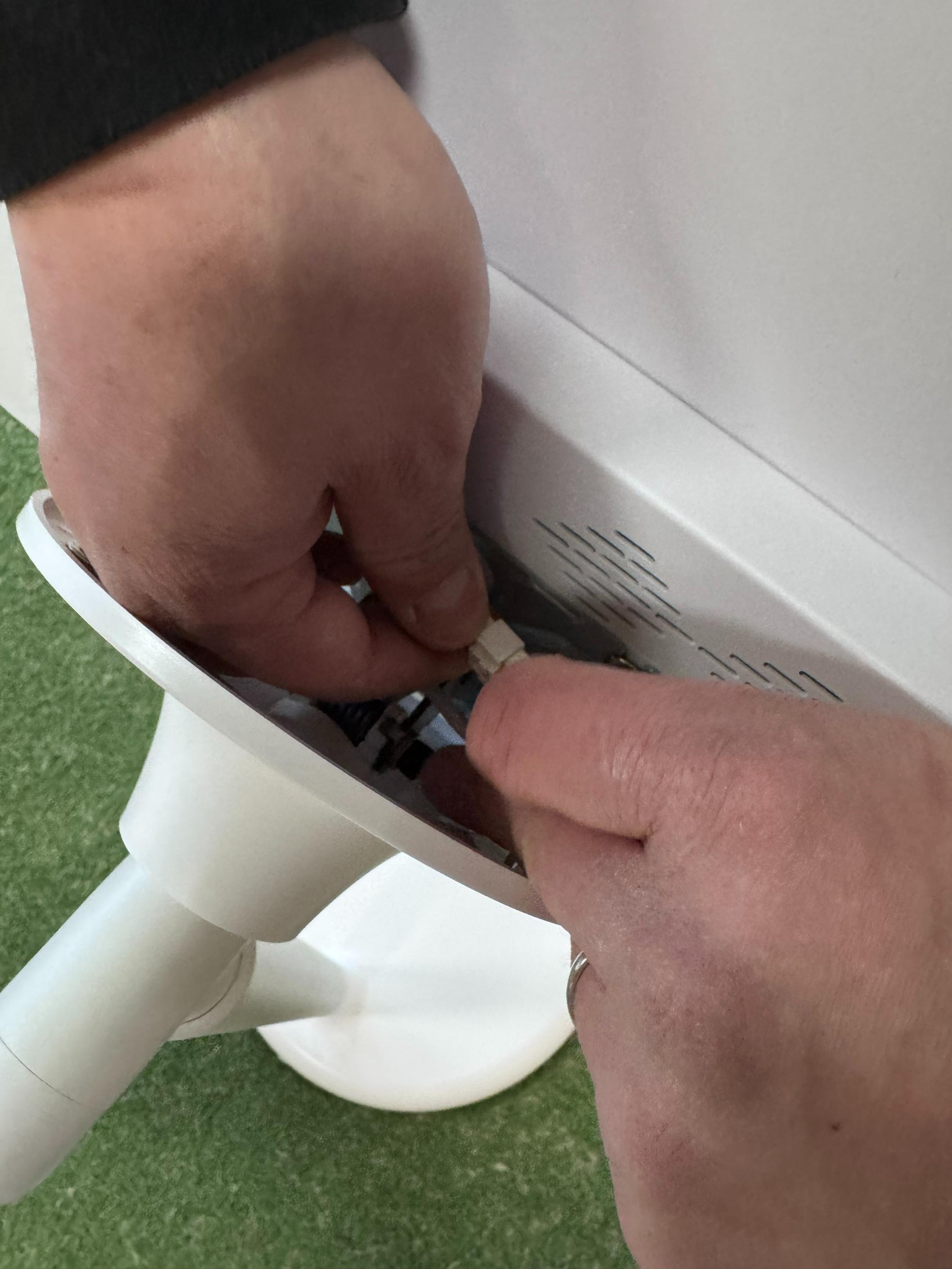

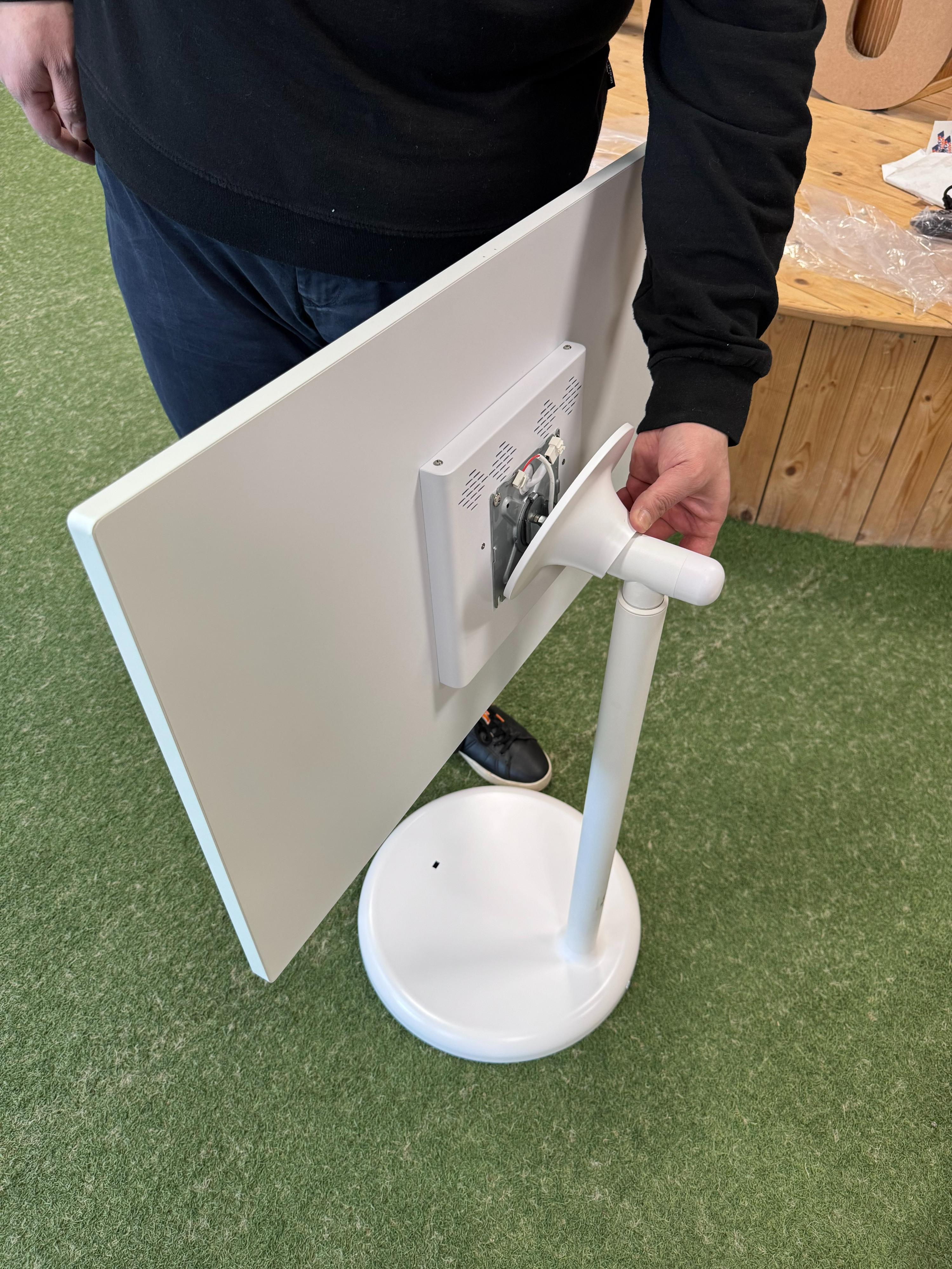

Collegamento cavo di alimentazione al retro del monitorRetro del mirror montato, visione d'insieme

Passo 8 — Avvitare le viti del monitor​

Avvitate prima le 2 viti inferiori (non ancora montate) e poi le 2 viti superiori utilizzando il cacciavite in dotazione. In totale il monitor è fissato con 4 viti a stella alla piastra VESA.

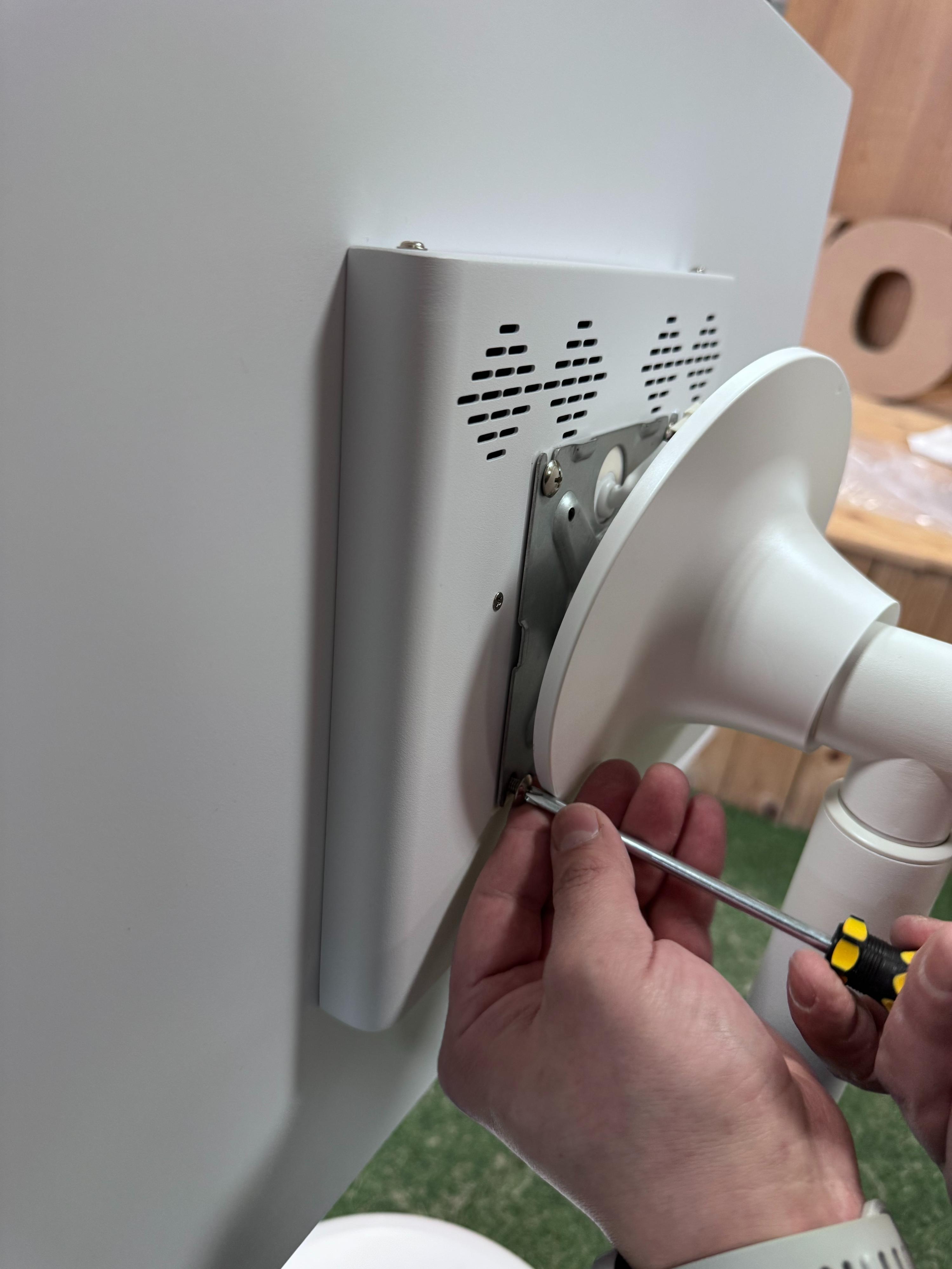

Avvitamento viti piastra VESA

Passo 9 — Sbloccare il meccanismo di regolazione in altezza​

Prima di sollevare il monitor in posizione verticale, rimuovete la vite di blocco presente nella parte inferiore dell'asta. Questa vite tiene bloccato il pistone a gas che consente la regolazione dell'altezza. Una volta rimossa, l'asta sarà libera di scorrere.

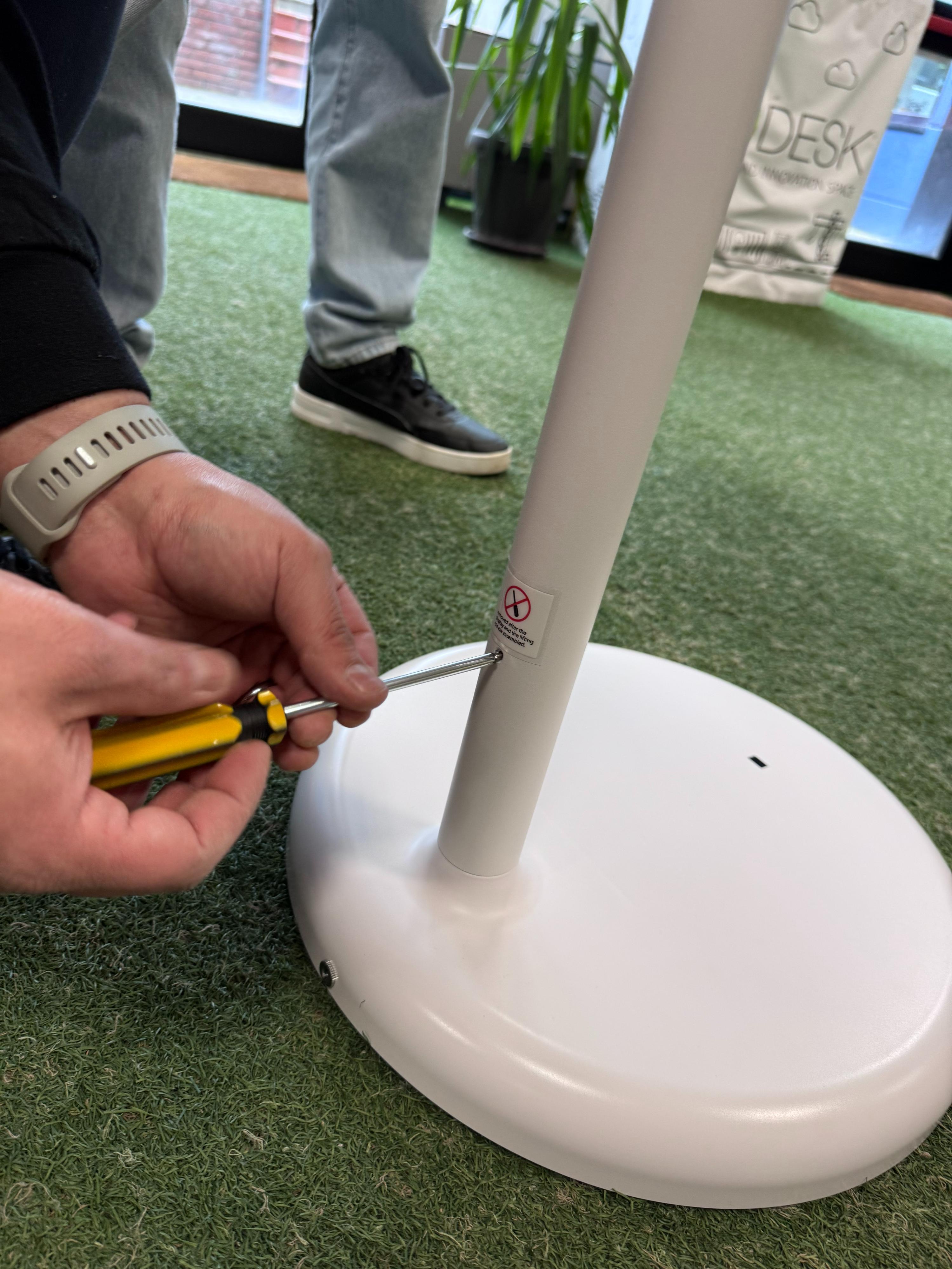

Dettaglio vite di blocco alla base dell'asta

Passo 10 — Posizionare il monitor in verticale​

Ruotate il monitor in posizione verticale (portrait). Assicuratevi che la fotocamera integrata nello schermo si trovi sul lato destro.

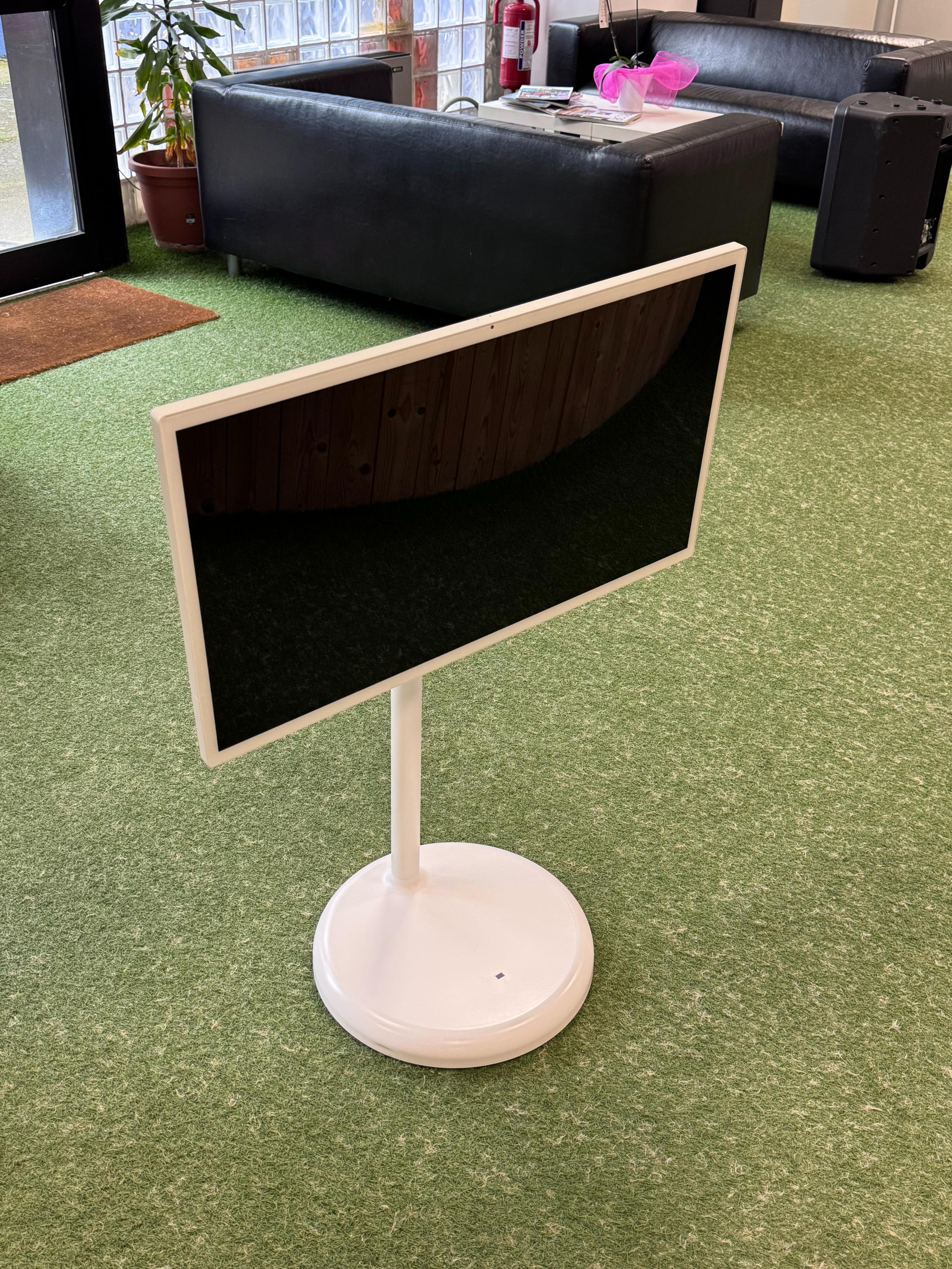

Mirror in posizione orizzontale prima della rotazione

Passo 11 — Installare la webcam​

Aprite lo scatolo della webcam incluso nella confezione. Posizionate la webcam al centro della parte superiore dello schermo utilizzando il supporto a clip standard. Collegate il cavo USB-C alla porta corrispondente sul retro del monitor.

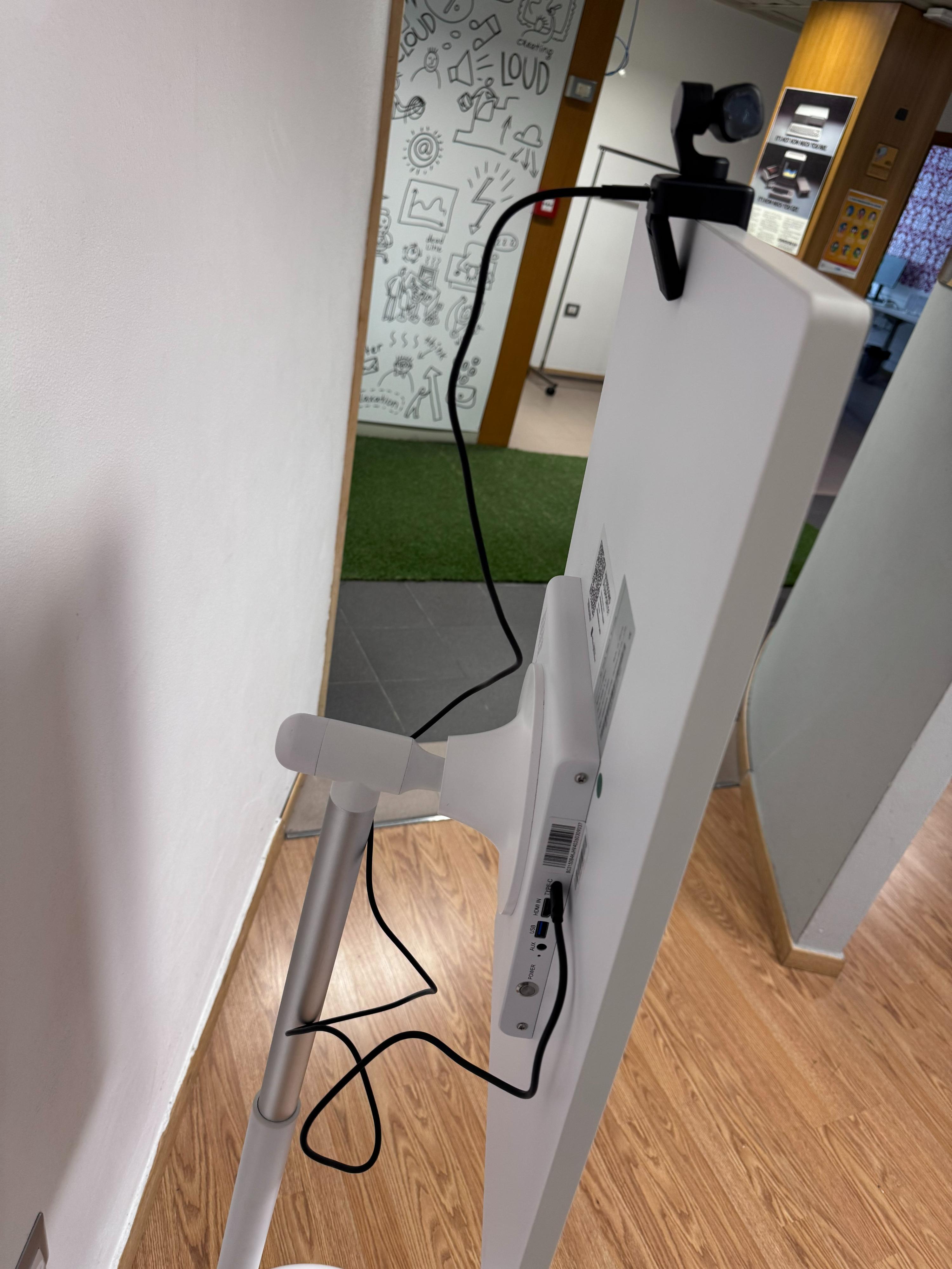

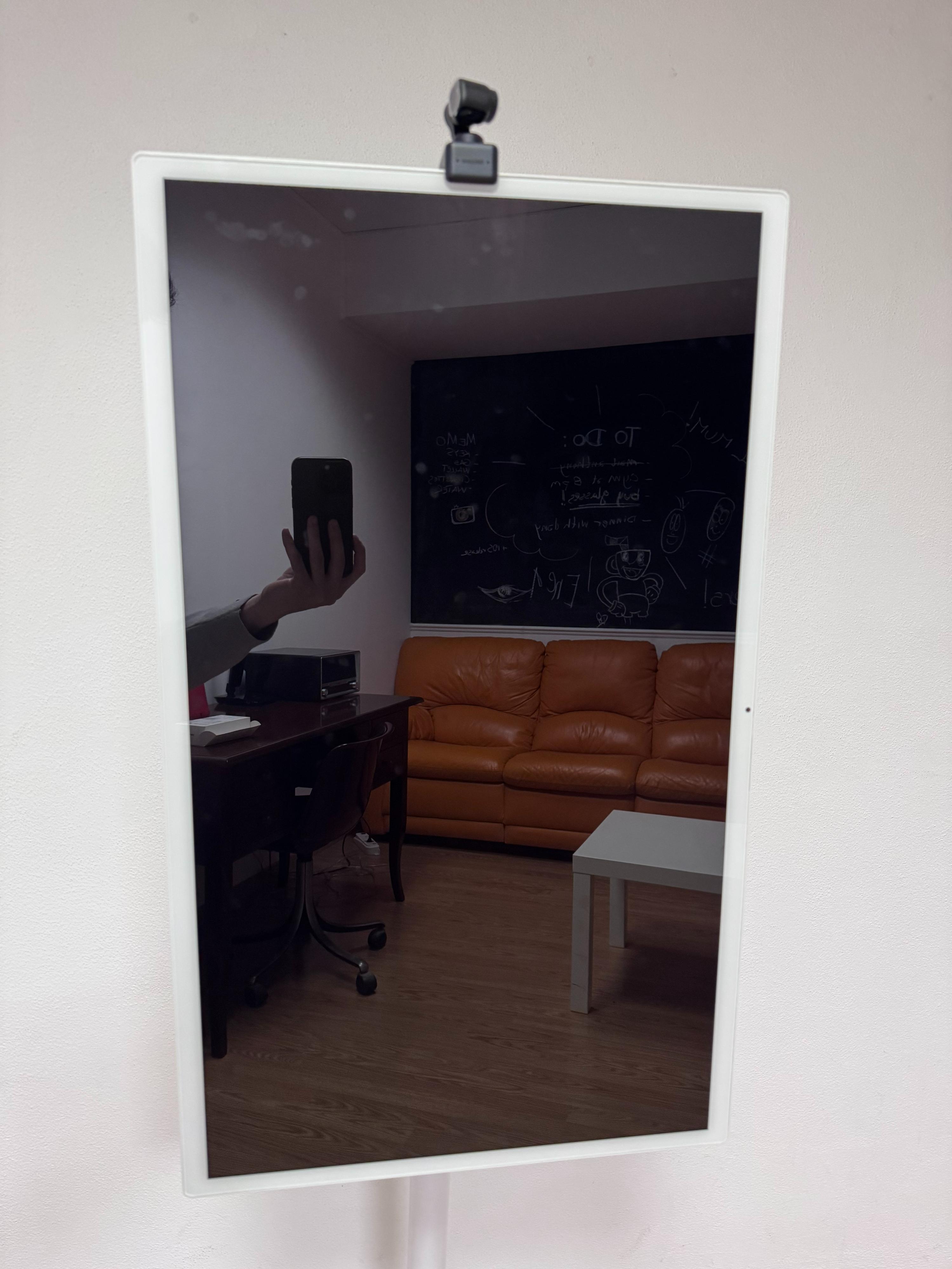

Retro del mirror: dettaglio cavo USB-C della webcamMirror completo in uso con webcam montata

Passo 12 — Verifica finale​

Il mirror è ora assemblato e pronto per la configurazione software. Verificate che:

  • Il monitor sia stabile e in posizione verticale (portrait)
  • La webcam sia centrata e collegata
  • Il cavo di alimentazione sia correttamente collegato
  • La vite di blocco dell'asta sia stata rimossa
